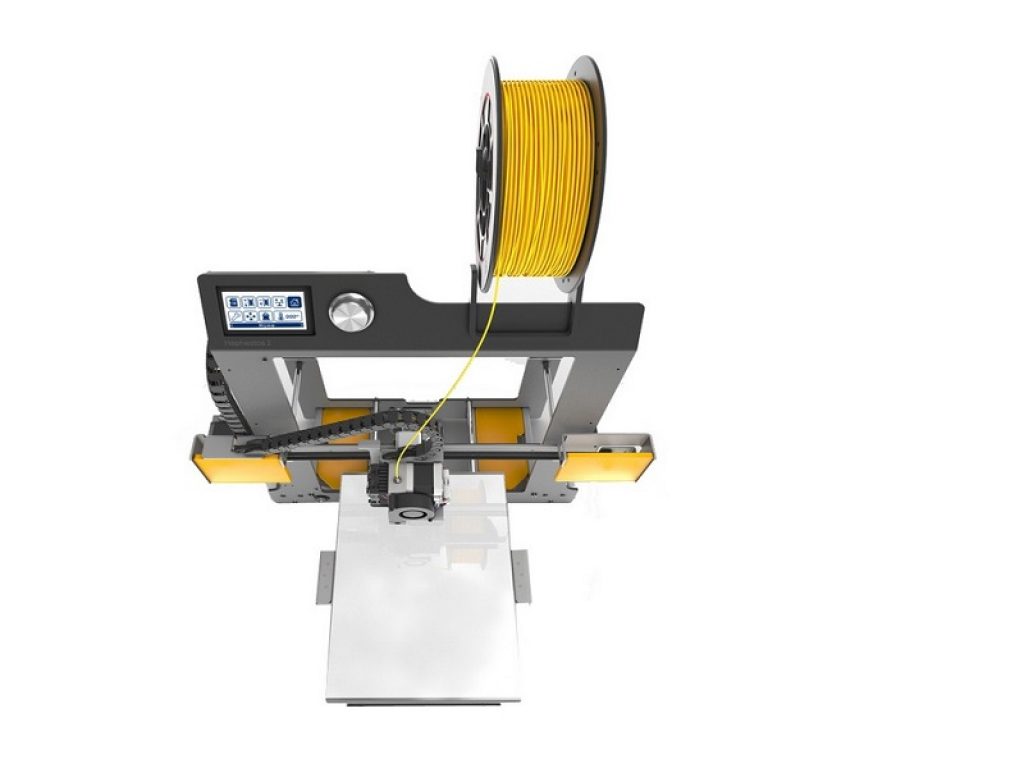

Bq Hephestos 2, una impresora DIY con resultados profesionales

Bq Hephestos 2

Bq Hephestos 2, una impresora DIY con resultados profesionales

La impresión 3D está suponiendo toda una revolución. Esto ha animado a algunos fabricantes de smartphones y tablets como BQ, a sacar al mercado modelos tan interesantes como la Bq Hephestos 2, a la que vamos a dedicar este artículo.

Se trata de la segunda impresora 3D DIY de BQ. Una versión que está claramente inspirada en la Prusa i3 (uno de los modelos más populares dentro de la comunidad RepRap). Con este dispositivo podrás dar rienda suelta a tu creatividad y obtener resultados profesionales. Sus principales novedades son un extrusor de diseño propio, un sistema de auto-nivelación mediante sensor inductivo y un kit de cama caliente. A continuación te lo contamos todo más detenidamente.

Bq Hephestos 2, nuevos materiales y diseño

Para dar forma a la Bq Hephestos 2 se ha apostado por un nuevo diseño, con el que se logra un mayor volumen de impresión que puede alcanzar los 210mm(x) x 297mm(y) x 220mm(z). De nuevo se vuelve a echar mano de un kit de montaje DIY, para que no se pierda ese espíritu maker que es muy característico de las impresoras 3D.

Bq Hephestos 2, materiales

Para este nuevo modelo se han sustituido las piezas de plástico que había antes por otras metálicas, fabricadas con acero y aluminio.

En la Hephestos 2 se ha prescindido de algunos elementos innecesarios, sustituyendo las piezas de plástico por otras metálicas, fabricadas con acero y aluminio. Con esto se consigue una estructura más estable y robusta. También vamos a encontrar algunas piezas de polimetacrilato semitransparente, que además de dejarnos ver algunas partes del mecanismo interno, van a servir para proteger determinados componentes. Esta impresora 3D cuenta con 3 puntos de apoyo y una especie de pata retráctil en el eje z, con la que vamos a poder ajustar la altura a nuestro gusto.

Montaje en menos de 2 horas

Uno de los principales objetivos de BQ era que su nueva impresora DIY se pudiera montar en menos de 2 horas. Para ello se ha reducido todo lo posible el número de piezas adicionales. El resultado es un kit con todas las herramientas necesarias para un montaje limpio, rápido, cómodo e intuitivo. Para que veas lo fácil que es, te adjuntamos un vídeo con el montaje más rápido de la Bq Hephestos 2:

Extrusor con sistema de tracción Double Drive Gear

Esta impresora 3D ha dado un salto tecnológico importante con la inclusión de un nuevo extrusor diseñado por BQ, que incorpora un sistema de tracción Double Drive Gear. Este componente se vale de dos ruedas dentadas para presionar y empujar el filamento a través del Hot-End. La ventaja de este sistema es que podemos imprimir sin problemas objetos en 3D con la mayoría de filamentos que hay en el mercado, como PLA, cobre, bronce, madera y Filaflex.

Auto-nivelación mediante sensor inductivo

Y es que si queremos que nuestras creaciones sean perfectas, es necesario que el extrusor trabaje a una distancia óptima de la cama. Por eso es fundamental la labor del nuevo sensor inductivo patentado por BQ, para medir con bastante exactitud esa distancia.

¿Cómo funciona este sensor inductivo? Este moderno sensor está formado por una bobina eléctrica que va a generar un campo magnético. De manera que cuando la cama se va acercando al campo, el sensor detecta su presencia a una determinada distancia y manda un aviso al usuario a través de un pequeño LED de color rojo. Así se puede realizar la nivelación manualmente con mucha precisión.

Bq Hephestos 2, autonivelado

En esta impresora 3D se ha incorporado un sensor inductivo que permite nivelar de forma automática la base.

Otra opción es nivelar de forma automática la base. En este caso el sensor calcula el grado de inclinación de la cama y ajusta el movimiento de los motores para que podamos imprimir perfectamente, aunque esté la superficie inclinada.

Electrónica 100% BQ

Hay que decir que todas las piezas que forman parte de la electrónica principal de la Bq Hephestos 2 han sido integrados en una sola placa: la Zum Mega 3D. Este componente que lleva la firma de BQ, aporta una mejor disipación del calor. También incorpora nuevas funcionalidades, incluyendo un puerto Micro USB. También se ha desarrollado una nueva LCD gráfica, con una interfaz más intuitiva, para facilitar al máximo la experiencia de los usuarios.

Acceso 100% libre tanto al firmware como al hardware

BQ cree en la co-creación y el Open Source. Por eso han decidido compartir libre y de forma gratuita, tanto el firmware como el hardware de la Bq Hephestos 2. De esta manera, cualquier persona puede usarlo, estudiarlo y hacerlo crecer para compartirlo gratuitamente de nuevo, contribuyendo así al Patrimonio Tecnológico de la Humanidad.

Bq Hephestos 2, firmware

BQ ha decidido compartir libre y de forma gratuita, tanto el firmware como el hardware de la Bq Hephestos 2.

Otra impresora 3D DIY que está de moda es la Anet E12, que llega con un diseño minimalista y un formato modular. Puede ser una excelente alternativa a la Hephestos 2.

Especificaciones técnicas de la Bq Hephestos 2

Bq Hephestos 2
VELOCIDAD DE IMPRESIÓN
Máxima hasta 200 mm/s*
*Sujeto a materiales, perfiles y software empleado
CONDICIONES DE TRABAJO
Temperaturas de funcionamiento óptimo Entre 15 ºC y 25 ºC
RESOLUCIÓN
Máxima 50 micras
DIMENSIONES
Producto sin bobina PLA
  • (x)450 x (y)516 x (z)571 mm (estático)
  • (x)450 x (y)605 x (z)571 mm (dinámico)
Producto con bobina PLA
  • (x)450 x (y)516 x (z)661 mm (estático)
  • (x)450 x (y)605 x (z)661 mm (dinámico)
Caja exterior (x)627 x (y)465 x (z)207 mm
Área de impresión (x)210 x (y)297 x (z)220 mm
MATERIALES
Filamentos 1,75 mm de diámetro PLA, madera, bronce, cobre y Filaflex
MECÁNICA EXTRUSOR
Mecánica extrusor
  • Extrusor de diseño propio con Double Drive Gear, ajuste de tracción y guiado de filamento para mantener compatibilidad con filamentos flexibles/blandos
  • Hot-End diseñado para un fácil mantenimiento
  • Boquilla de 0,4 mm para filamento de 1,75 mm
  • Disipador de aletas con ventilador axial controlado por Firmware
  • Tobera de refrigeración impresa
MECÁNICA GENERAL
Mecánica general
  • Marco y base de aluminio pintado al polvo
  • Barras de cromo duro en el eje Y
  • Rodamiento lineal de recirculación bolas para el eje Y
  • Sistema de guía más patín plano de recirculación bolas en el eje X y Z
  • Cadenas portacables
  • Acoplamientos flexibles para las varillas roscadas del eje Z
  • Base fría de cristal tamaño A4 (305 x 220 mm)
  • Sistema de nivelado de base de impresión con 3 puntos y amortiguación
  • Sistema de cambio rápido de base de impresión
ELECTRÓNICA
Electrónica
  • Controladora Zum Mega 3D de diseño propio
  • Sensor inductivo de diseño propio para asistencia a la nivelación de la cama
  • Pantalla de LCD gráfico con encoder rotativo con pulsador para la navegación
  • Fuente de alimentación 12V 100W
  • Termistor 100k en el Hot-End
  • Cartucho calefactor 12V 40W
SOFTWARE
Software
  • Firmware derivado de Marlin
  • Nuevas funcionalidades: auto nivelación, nivelación manual mediante sensor inductivo diseñado exclusivamente para impresión 3D, modo de inactividad
  • Interfaz de usuario mejorada
  • Entorno recomendado: Cura Software, slic3r, Repetier, Kisslicer
  • Archivos admitidos: .gcode
  • Sistemas operativos compatibles: Windows XP y superiores, Linux y Mac OS X y superiores
COMUNICACIONES
Comunicaciones
  • Lector de tarjetas SD
  • Puerto micro USB tipo B
CONTENIDO DE LA CAJA
Contenido de la caja
  • Guía de montaje
  • Garantía y FAQ
  • Elementos estructurales
  • Tarjeta SD 4 GB (con modelos 3D de ejemplo precargados)
  • 5 tubos PTFE de repuesto
  • 2 agujas para limpieza
  • Espátula
  • Guantes
PESO
Producto 13,72 Kg~
LICENCIA
Licencia Creative Commons – Attribution – Share Alike
KIT DE CAMA CALIENTE
Dimensiones 347x281x58 mm
Contenido de la caja
  • 1x Fuente de alimentación 24V 160W
  • 4x Pieza plástica aislante
  • 1x Placa de control
  • 1x Conector acodado de 5 pines
  • 2x Tornillo M2,5×25 DIN 912
  • 1x PCB calefactora 220x305mm
  • 8x Brida negra
  • 1x Cable de potencia 609 mm
  • 2x Clip para guiar los cables
  • 1x Cable de señal 650 mm
  • 15x Tacos de goma
  • 1x Cable de alimentación europeo 1m
Características
  • Potencia: 160W
  • Tiempo de calentamiento (50ºC): ~2min – tiempo de calentamiento (100ºC): ~11min – tiempo de calentamiento (110ºC): ~20min
  • Temperatura máxima: 110ºC
Peso 1600 g

Disponibilidad y precio de la Bq Hephestos 2

PROS:
  • Diseño con materiales de calidad
  • Fácil montaje en menos de 2 horas
  • Resultados profesionales
  • Auto nivelación mediante sensor inductivo

CONTRAS:
  • Precio
  • No tiene conectividad WiFi
