La Anycubic Photon D2, como la Photon Mono SE del mismo fabricante probada aquí hace tiempo, es una impresora para crear piezas 3D de gran detalle. Sin embargo, este nuevo modelo dispone de una tecnología optimizada que aumenta la vida útil del producto y permitir obtener objetos con mayor resolución y definición de los detalles, y menor consumo de energía. Por cortesía de Anycubic hemos disfrutado en primicia de la impresora, pues todavía no se encuentra a la venta en el mercado. Se lo agradecemos enormemente y os invitamos a descubrir todas sus ventajas a través de nuestra experiencia.
Contenido y diseño de la Anycubic Photon D2
La Photon D2 de Anycubic es una flamante impresora DLP doméstica que la compañía pretende lanzar al mercado en próximas fechas. Este modelo nos ofrece un mayor volumen de impresión en comparación a la Photon Ultra, la referencia disponible para comprar.
Abriendo la caja
La máquina nos llega en un embalaje reforzado que protege a la perfección los delicados elementos que contiene. Grandes bloques de espuma separan entre si el contenido, evitando que impresora y accesorios se provoquen cualquier daño accidental por golpes.

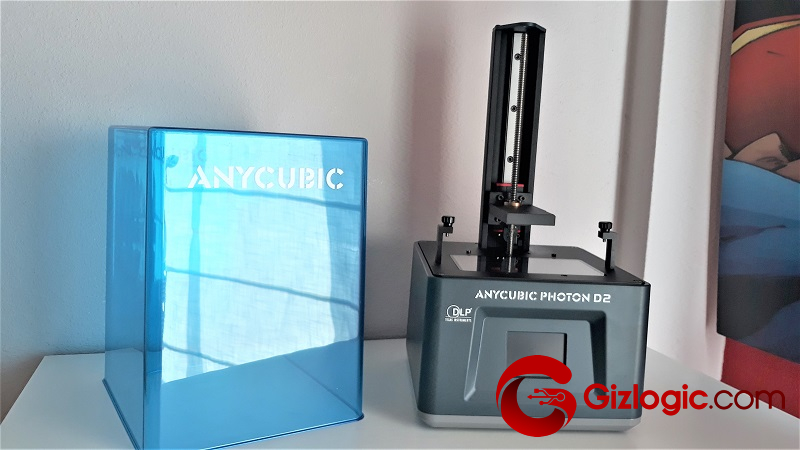

Anycubic Photon D2 tal como sale de la caja
El paquete incluye la fuente de alimentación de la impresora; un tanque para la resina y cama de impresión. También cantidad de accesorios, incluidas herramientas, que nos permiten trabajar con la impresora desde el primer momento, con seguridad. Además, disponemos de un pendrive con el software y manuales; más algunos documentos, incluida una guía de inicio rápido.

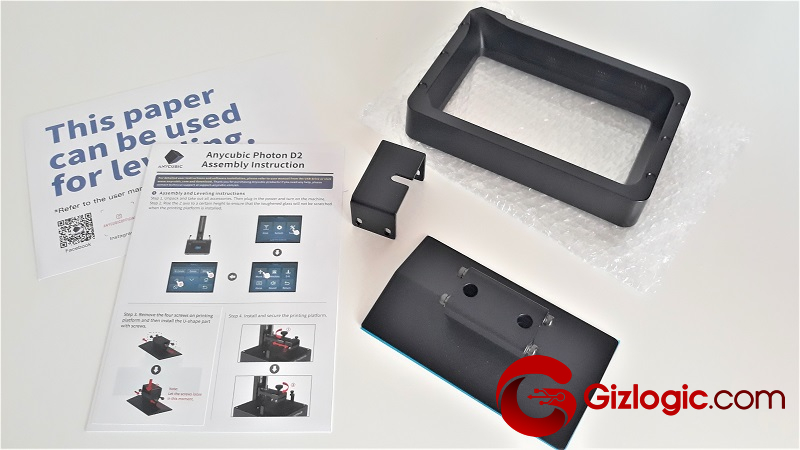

Tanque de resina y plataforma de impresión

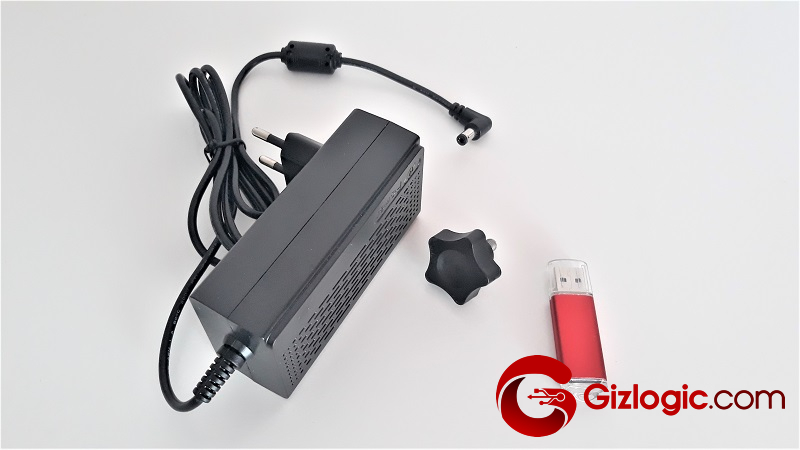

Fuente de alimentación junto al pendrive con manuales y software
Las herramientas que suministra Anycubic con el producto son: un par de espátulas; llaves para tornillos y tuercas; mascarilla; guantes de nitrilo y filtros para la resina.

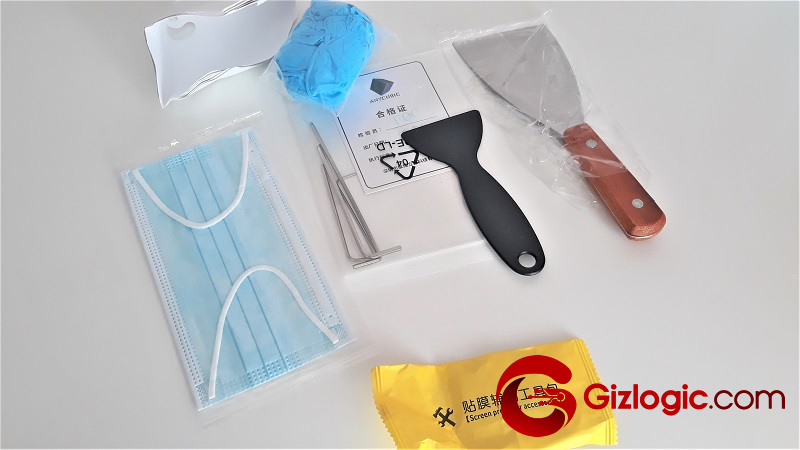

Herramientas y accesorios incluidos
Aspecto físico de la impresora 3D
La Photon D2 presenta el clásico aspecto de tantos otros modelos de la compañía. Estéticamente no cambia respecto a la Photon Ultra, y gran parte del producto es de plástico. Podemos reducir la máquina en dos partes: cubierta superior y base. Una no es más que una simple pieza transparente de color azul, que se encarga de proteger la zona de trabajo de la máquina y que evita que la luz ambiental solidifique el valioso consumible empleado para fabricar objetos.

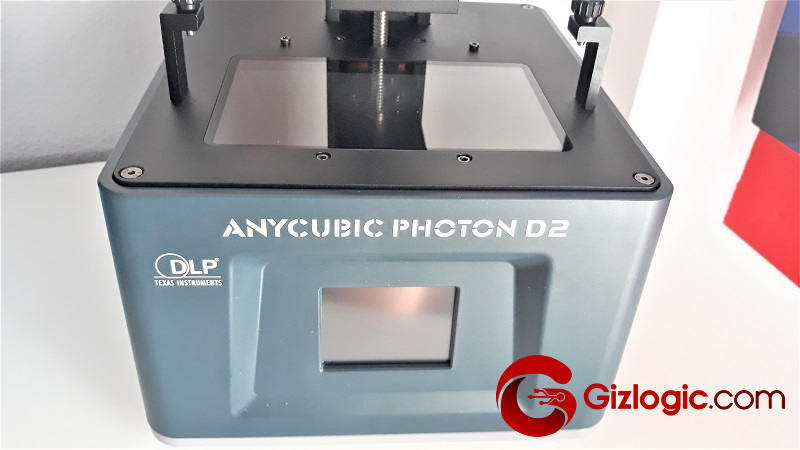

Frontal de la impresora con la pantalla de control en el centro
Este modelo tiene un peso de 5 kg, y mide 236 mm por 226 mm por 438 mm de alto. En la zona inferior de la parte delantera se ubica una pantalla táctil de 2,8 pulgadas, esencial para controlar la impresora.

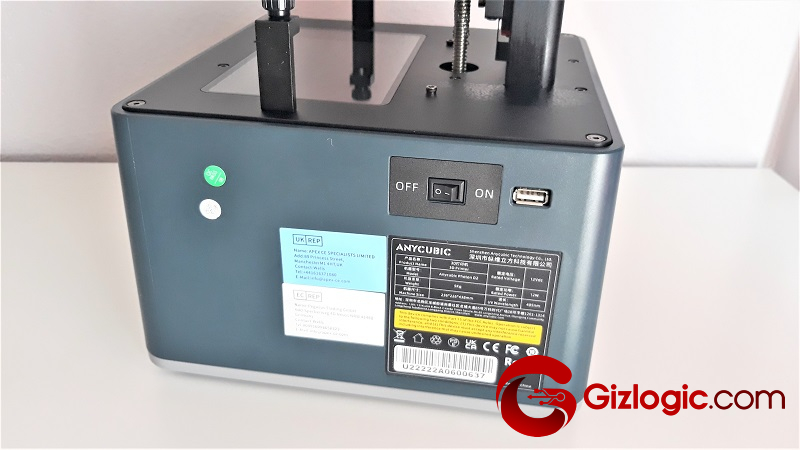

Puerto USB e interruptor de encendido en el lateral derecho
En el lateral derecho de la base de la máquina se localizan el interruptor de encendido de la impresora y el puerto USB por el que se leen los archivos a imprimir. La parte trasera de la Photon D2 incluye el puerto de alimentación y unas ranuras de ventilación.

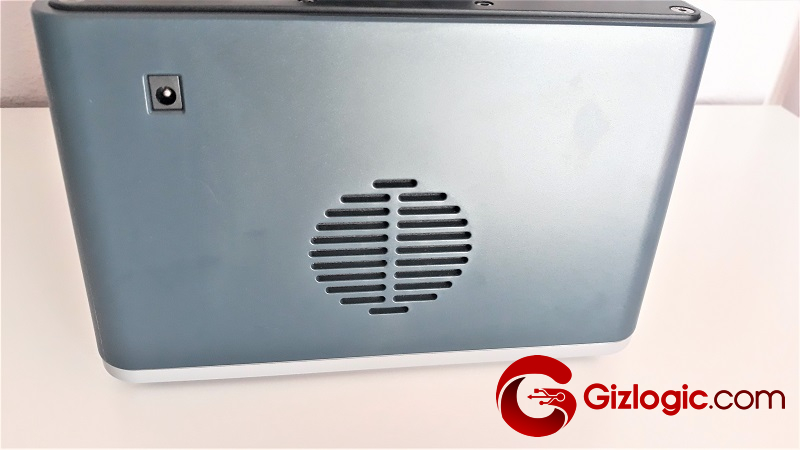

Parte trasera de la Photon D2
Detalles técnicos y características de la Anycubic Photon D2
Esta máquina emplea resina líquida sensible a la luz ultravioleta para crear los objetos. Es importante tener claro que es un material contaminante y tóxico, que por estar en estado líquido exige mucho cuidado al realizar las operaciones.

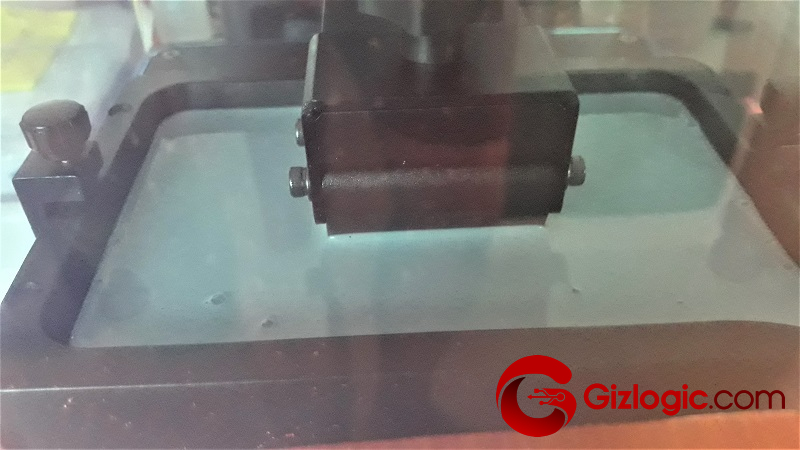

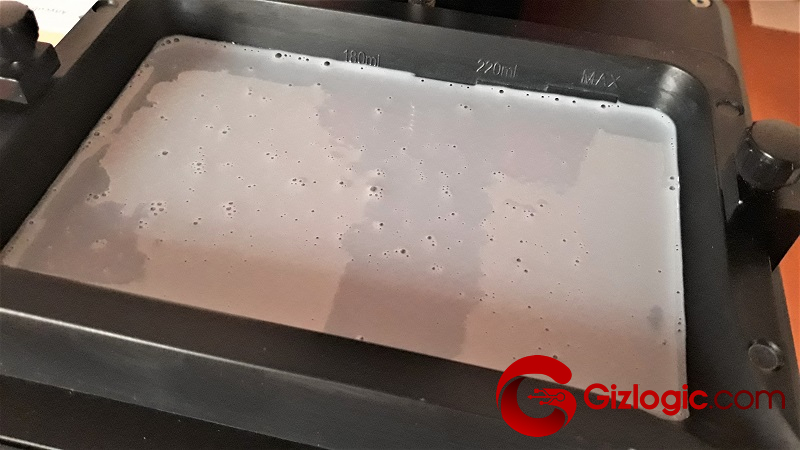

Tanque lleno de resina
Para fabricar objetos, vamos a verter esa resina líquida en el tanque situado sobre la pantalla de luz de la impresora. La máquina ira solidificando la resina en finísimas capas por medio de la luz que emite. Tras un minucioso proceso, obtendremos nuestro objeto tridimensional sólido resultante de la superposición de los centenares de capas que lo componen.
Especificaciones de la máquina
Esta impresora trabaja como todas, solidificando resina fotosensible para crear los objetos, pero emplea una tecnología diferente a lo que mayoritariamente se vende para el mercado doméstico de impresión 3D. Se define como una impresora DLP y, en lugar de tener una pantalla LCD como los modelos MSLA para curar las capas, emplea un proyector Texas Instruments. Esta tecnología ofrece grandes ventajas, pues es mucho más duradera y tiene un menor coste de mantenimiento, además de consumir menos energía y ofrecer mayor resolución con superior definición en los detalles. En comparación, la vida útil se multiplica por 10 (2.000 horas del LCD frente a 20.000 horas del proyector), y el gasto de potencia se reduce en aproximadamente 1/5 parte (12 W DLP vs 60 W de un LCD estándar).

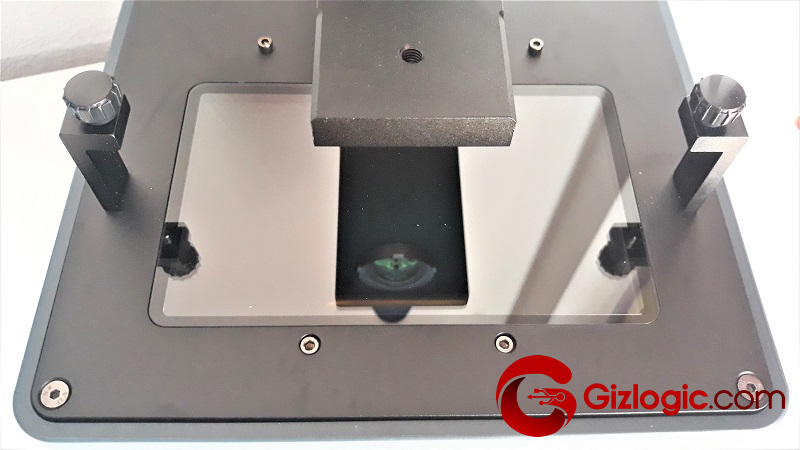

Tecnología Texas Instruments en la fuente de luz
A la hora de fabricar piezas, la Photon D2 puede imprimir objetos de hasta 13 cm de ancho, por 7,3 cm de largo, por 16,5 cm de alto. La impresora tiene una resolución 2K (2560 x 1620) y en el eje Z (altura de capa) de 0,01 mm. Puede llegar a imprimir a una velocidad máxima de 2,5 s/capa.
Pantalla de control
Para trabajar con la D2 usaremos la pantalla táctil de 2,8 pulgadas. El pequeño panel nos ofrece una sencilla interfaz, sin traducción en castellano. Las opciones son elementales por lo que apenas nos afecta el idioma. Mayormente se muestran grandes iconos en menú y submenús, haciendo bastante comprensibles las funciones.

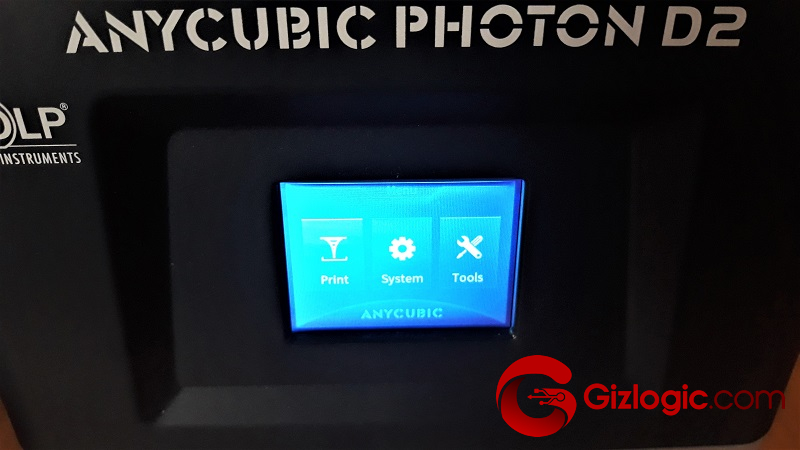

Pantalla táctil con grandes iconos y textos en inglés
Imprimiendo piezas
En el pendrive incluido con la Photon D2 se incluye un archivo demo para lanzarnos a imprimir sin más preámbulos. Nuestra experiencia con este objeto ha sido un fiasco total, por lo que recomendamos no gastar tiempo ni resina con él. Pero antes de nada, tenemos que nivelar la placa de impresión. Este modelo lo hace de modo automático simplificando al usuario la puesta en marcha. Tras ello, también es recomendable comprobar el funcionamiento del proyector de luz, accediendo al submenú de test de pantalla.

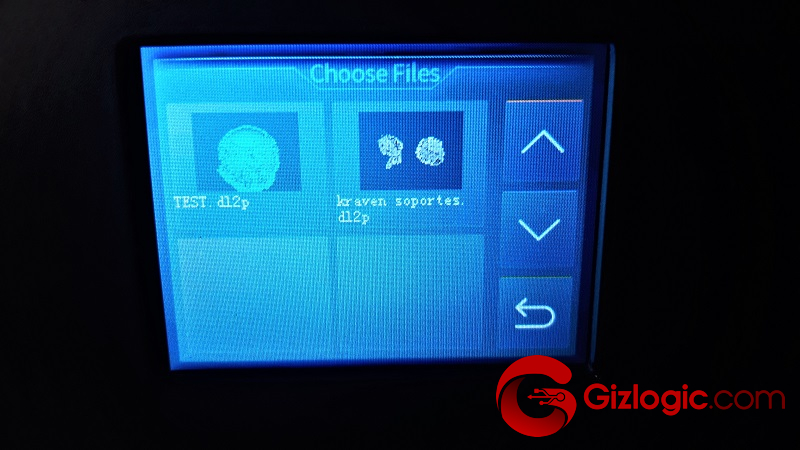

En pantalla seleccionamos el archivo a imprimir
Finalmente, solo nos queda acoplar el tanque y ajustarlo con sus tornillos en ambos extremos, verter la resina (previamente agitada en su bote) con cuidado de no rebasar la marca de nivel máximo, y atornillar la plancha de impresión en el brazo del eje Z. Colocamos la cubierta, y seleccionamos en la pantalla el archivo que vamos a imprimir. Tras ello, es cuestión de paciencia y esperar el tiempo que nos indica el display.
Preparar modelos imprimibles
El fabricante incluye en el pendrive el programa Photon Workshop. Un software que transforma un objeto 3D común en un archivo imprimible para la impresora. Se encarga de cortar en capas la pieza para que la D2 haga su trabajo. El programa no está en castellano, aunque dispone de una interfaz intuitiva que facilita su uso.

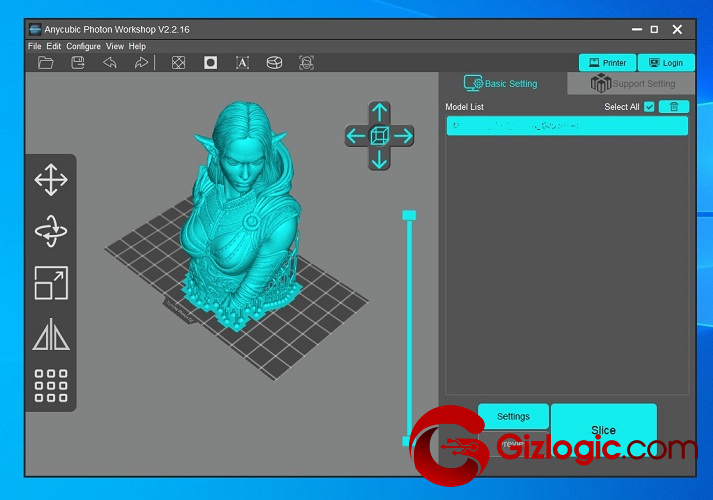

Photon Workshop nos permite convertir un objeto 3D en un archivo imprimible por la Photon D2
Como todo software, hay que contar con una curva de aprendizaje hasta dominar todas sus opciones. Resumiendo, el programa nos permite cargar un archivo STL (imagen 3D) y ajustarlo al tamaño de nuestra impresora. Incluye las funciones típicas de cualquier Slicer, como añadir soportes.
Obteniendo resultados
Con el programa Photon Workshop configurado según las instrucciones del manual incluido por Anycubic en el pendrive; elegido un modelo 3D; convertido al formato de la impresora; y dejar que la máquina haga su magia, queda un último proceso para disfrutar de nuestros objetos.
La máquina creando objetos 3D
Tomadas las pertinentes precauciones: usar mascarilla y guantes; extraemos la cama donde se ha solidificado nuestra pieza, con cuidado, pues una capa de resina líquida recubre el objeto. Es obligatorio limpiar la figura y la plancha con alcohol isopropílico. Teniendo en cuenta que también es una sustancia peligrosa, hay que redoblar el cuidado.

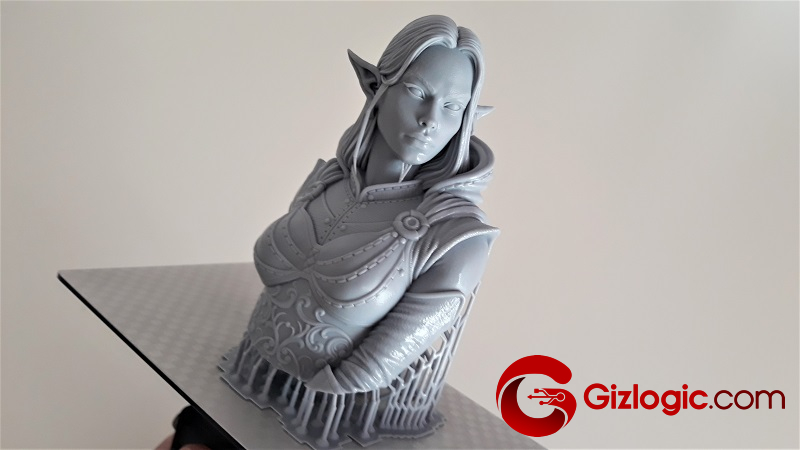

Una pieza recién imprimida y lavada con alcohol isopropílico
Todos los materiales son contaminantes, y es fundamental disponer de una zona de trabajo adecuada para limpiar y eliminar estos restos. Finalmente, una vez lavada la pieza y despegada de la plancha, es momento de terminar de curarla. Las posibilidades van desde dejarla al sol un tiempo, a emplear una máquina UV.

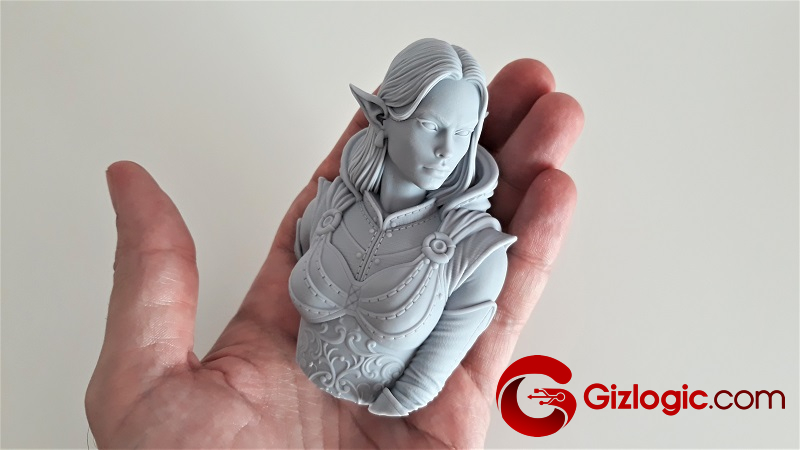

La pieza curada tras el pertinente baño UV

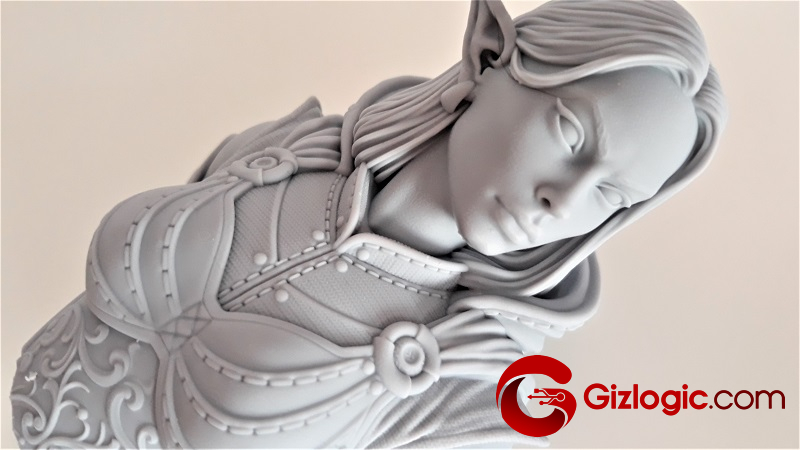

El nivel de definición obtenido con la D2 es excepcional
Datos técnicos de la Anycubic Photon D2
Las especificaciones completas de esta impresora son las siguientes:
| Anycubic Photon D2 | |
|---|---|
| Diseño | |
| Dimensiones | 236 x 226 x 438 mm |
| Peso | 5 kg |
| Materiales | Metal y plástico |
| Color | Azul y gris |
| Pantalla de control | |
| Tecnología de pantalla | TFT en color táctil |
| Dimensión | 2,8 pulgadas |
| Impresión | |
| Volumen de impresión | 130,6 mm (Ancho) x 73,4 mm (Largo) x 165 mm (Alto) |
| Tecnología | DLP (Digital Light Processing) |
| Resolución de Pantalla | 2.560 x 1.440 píxeles (2K) |
| Vida útil de la pantalla | 20.000 horas |
| Fuente de luz | UV-LED |
| Longitud de onda UV | 405nm |
| Velocidad de impresión (max.) | 2,5 s/capa |
| Resolución XY | 51um |
| Precisión del eje Z | 0,01 mm |
| Altura de capa sugerido | 0,01 ~ 0,15 mm |
| Alimentación | |
| Tipo | Fuente externa |
| Potencia nominal | 12 W |
| Conectividad | |
| Puertos | USB x 1 |
| Otros | |
| Software | Slicer: ANYCUBIC Photon Workshop |
| Botones | 1 |
| Contenido de la caja |
|
Conclusiones sobre la Anycubic Photon D2
La Photon D2 de Anycubic nos ofrece unas impresiones de calidad espectacular. Se debe entender que la máquina requiere un periodo de aprendizaje, pero no se tarda en obtener resultados perfectos. Sin embargo, hay que considerar que se trabaja con productos muy tóxicos y contaminantes, así que es necesario extremar las precauciones. Lo ideal y aconsejable es disponer de una zona de trabajo apropiada. Un esfuerzo que sin duda lo merece el fantástico detalle que se consigue en las piezas creadas por este ingenio.
Por calidad y cumplir sobradamente las expectativas generadas por el fabricante con la D2, le otorgamos el Gizlogic Gold Award.
- Extraordinario nivel de detalle.
- Consumo de energía menor.
- Incluye herramientas indispensables para trabajar desde el principio.
- Vida útil muy superior.
- Trabajo con sustancias nocivas y contaminantes.
- Olor penetrante.
- Programa y menú de la máquina en inglés.
